一、概述

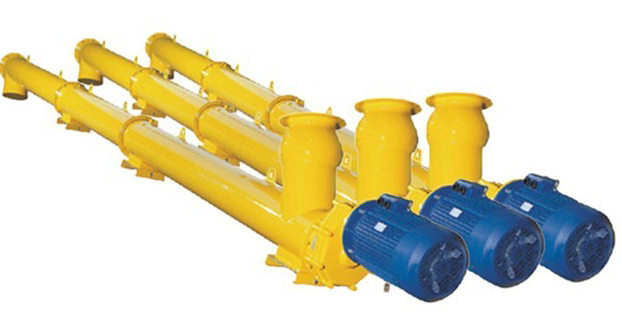

LSY型管式螺旋輸送機不僅用在混凝土攪拌站（樓）、瀝青拌合樓、干粉砂漿生產線輸送水泥、粉煤灰、礦粉、干砂等，而且也廣泛應用于化工、建材、糧食、冶金、電力等行業。輸送粉狀、小顆粒狀的物料。但此設備不適宜輸送塊狀的、有壓著性的、粘結或易結的物料。
二、性能特點
本公司LSY型螺旋輸送機具有以下幾個優點：
高效率輸送：采用了新型的懸掛式中間吊軸承架，增大了物料運送空間，減少了物流阻力，加上小直徑、高轉速、變螺距等設計，確保順暢、快速、均勻送料。
隨意性布置：外殼采用優質無縫鋼管，通過法蘭將各段連接為整體，無論是水平還是大傾角均可連續輸送。可直接與配套設備連接固定，無需地基基礎，充分利用空間，移動、拆裝十分方便。
多元化聯接：進、出料口可采用法蘭連接、布裝連接、布裝吊桿連接、萬向接口連接等多種形式。
可靠的密封：外殼管的連接處設置了防滲水裝置，工藝孔也經過精心改良，避免由于雨水滲入引起管內水泥結塊而造成堵料、悶機事故的發生。
毋需添加油：由于采用了新穎的中間軸承材料，既能減摩、耐磨又能自潤滑，即使長期使用也毋需加添潤滑油脂，可避免油脂與水泥混合對軸套、軸所產生的副作用。
專用減速器：本公司特定制作的減速器，設計先進合理，具有體積小、重量輕、扭矩大、轉速快、不漏油、無噪音等優點，并設有止退結構，適用于大傾角的推力輸送。
三、主要技術參數
注：此表中輸送量的測定值確定基于硅酸鹽水泥（ρ=1.2t/m3）而得到的。
|
名稱/型號 |
LSY140 |
LSY160 |
LSY200 |
LSY250 |
LSY300 |
LSY400 |
|
旋體直徑(mm) |
140 |
163 |
187 |
238 |
290 |
366 |
|
旋體轉速(r/min) |
300 |
300 |
260 |
200 |
175/300 |
175 |
|
機殼外徑（mm） |
168 |
194 |
219 |
273 |
325 |
402 |
|
最大輸送長度（m） |
11 |
12 |
13 |
16 |
18 |
18 |
|
允許工作角度（） |
0---60° |
0---60° |
0---60° |
0---60° |
0---55° |
0---55° |
|
輸送量（vh） |
17--9 |
30--20 |
50--32 |
70--53 |
82--60/120--85 |
140--110 |
|
電機 |
型號 |
L≤－7 |
Y132S-4 |
Y132S-4 |
Y132M-4 |
Y160L-6 |
Y180M-4 |
Y180M-4 |
|
功率（KW） |
5.5 |
5.5 |
7.5 |
11 |
18.5 |
18.5 |
|
型號 |
L＞7 |
Y132S-4 |
Y132S-4 |
Y160M-4 |
Y180L-6 |
Y180L-4 |
Y180L-4 |
|
功率（KW） |
5.5 |
7.5 |
11 |
15 |
22 |
22 |
