一、產品簡介
GZGM-K系列振動給煤機是K型往復式給煤機的替代產品。該機型結構緊湊，工作噪音小，安裝方便，且無需改動即可更換原有的K型往復式給煤機。該機結構分固定部分和振動部分兩部分，固定部分和煤倉剛性聯接，振動部分通過減振器和固定部分聯接，安裝時不需要在煤倉上做安裝基礎，安裝、拆卸方便。
二、技術參數
型 號 |
GZGM-K0 |
GZGM-K1 |
GZGM-K2 |
GZGM-K3 |
GZGM-K4 |
|
替代型號 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
|
給料粒度mm |
0-250 |
0-350 |
0-350 |
0-400 |
0-500 |
|
振動次數次/分 |
960 |
960 |
960 |
960 |
960 |
|
雙振幅mm |
6-10 |
6-10 |
6-10 |
6-10 |
6-10 |
|
振動
電機 |
型號 |
ZGY10-0.7/6 |
ZGY10-0.7/6 |
ZGY16-1.1/6 |
ZGY30-2.4/6 |
ZGY50-3.2/6 |
|
功率kw |
0.7×2 |
0.7×2 |
1.1×2 |
2.4×2 |
3.2×2 |
|
產量 |
煙煤t/h |
22-90 |
34-135 |
45-200 |
75-300 |
132-530 |
|
無煙煤t/h |
25-100 |
38-150 |
50-225 |
80-330 |
146-600 |
|
設備重量kg |
820 |
1050 |
1250 |
1580 |
1960 |

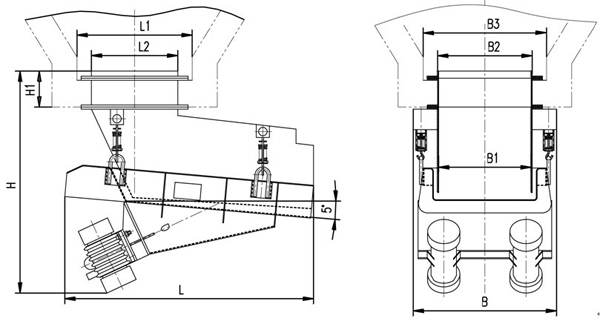

三、外形圖
四、外形尺寸
單位：mm
|
型 號 |
L |
L1 |
L2 |
L3 |
B1 |
B2 |
B3 |
B |
H |
H1 |
|
GZGM-K0 |
3100 |
1000 |
750 |
800 |
500 |
550 |
750 |
830 |
1100 |
325 |
|
GZGM-K1 |
3100 |
1000 |
750 |
800 |
750 |
800 |
1000 |
1080 |
1100 |
325 |
|
GZGM-K2 |
3540 |
1250 |
1000 |
1050 |
750 |
800 |
1000 |
1080 |
1290 |
325 |
|
GZGM-K3 |
3950 |
1500 |
1250 |
1300 |
1000 |
1050 |
1250 |
1330 |
1350 |
345 |
|
GZGM-K4 |
4140 |
1750 |
1500 |
1550 |
1250 |
1300 |
1500 |
1580 |
1450 |
345 |
