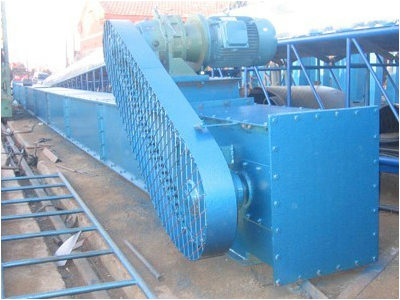

MX系列刮板輸送機是針對不同的運輸條件而設計的,它效率高,功耗省,燥音低,傾斜布置時最大傾角可達30度.本系列刮板輸送機共有4種機型,最大輸送量可達240m3/h,最大輸送距離可達80m。
MX系列刮板輸送機主要技術參數表：
|
機器型號 |
MX32 |
MX42 |
MX52 |
MX60 |
|
機槽寬度（mm） |
530 |
630 |
750 |
840 |
承載深度（mm）
180 |
250 |
300 |
330 |
|
刮板鏈條 |
刮板寬度（mm） |
300 |
400 |
500 |
580 |
|
刮板高度（mm） |
150 |
222 |
270 |
300 |
|
重量(kg/m) |
42 |
50 |
72 |
74 |
|
速度（m/s） |
0.16-0.46 |
0.16-0.46 |
0.16-0.46 |
0.16-0.46 |
|
輸送量（m3/h） |
20-60 |
40-120 |
60-180 |
80-240 |
|
最大輸送距離（m） |
80 |
80 |
80 |
80 |
|
電功功率（kw） |
≤37 |
≤45 |
≤45 |
≤55 |

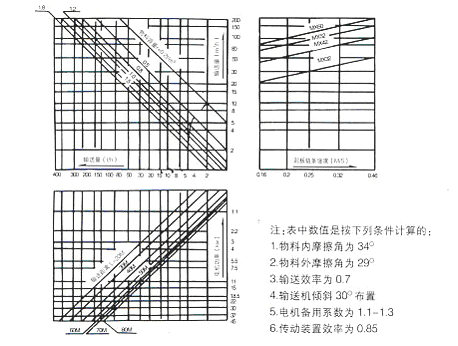

M系列刮板輸送機選型表:
注：表中數什得按下列條件計算的： 1 物料的內摩擦角為304度 2 物料外的摩擦角為29度 3 輸送效率為0.7 4 輸送機傾斜30度布置 5 電機備用系數為1.1-1.3 6 傳動裝置效率為0.85

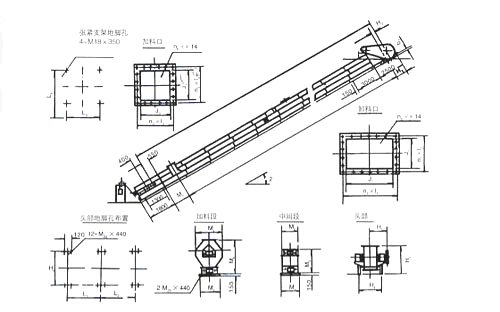

MX系列刮板輸送機外型尺寸:
|
機器型號 |
頭部 |
中間段及加料段 |
卸料口 |
|
H1 |
H2 |
H3 |
H4 |
H5 |
M1 |
M2 |
M3 |
M4 |
M5 |
M6 |
J1 |
J2 |
I1 |
|
MX32 |
790 |
230 |
1409 |
1130 |
990 |
700 |
835 |
874 |
1210 |
1318 |
1050 |
1110 |
530 |
195 |
|
MX42 |
790 |
230 |
1500 |
1214 |
1039 |
800 |
975 |
1058 |
1406 |
1509 |
1050 |
1110 |
630 |
195 |
|
MX52 |
960 |
250 |
1578 |
1360 |
1105 |
900 |
1102 |
1218 |
1660 |
1865 |
1960 |
1200 |
760 |
212 |
|
MX60 |
960 |
250 |
1655 |
1420 |
1145 |
1000 |
1182 |
1521 |
1850 |
2015 |
1960 |
1200 |
840 |
213 |
|
機器型號 |
卸料口 |
加料口 |
機架地腳螺栓 |
|
I2 |
N1 |
N2 |
N5 |
J3 |
I3 |
I4 |
N3 |
N4 |
N6 |
L1 |
L2 |
L3 |
L4 |
|
MX32 |
200 |
6 |
3 |
18 |
650 |
180 |
200 |
4 |
3 |
16 |
2000 |
2000 |
680 |
620 |
|
MX42 |
175 |
6 |
4 |
20 |
750 |
205 |
175 |
4 |
4 |
16 |
2000 |
2000 |
680 |
720 |
|
MX52 |
208 |
6 |
4 |
20 |
850 |
184 |
166 |
5 |
5 |
20 |
2100 |
2300 |
680 |
850 |
|
MX60 |
230 |
6 |
4 |
20 |
924 |
200 |
182 |
5 |
5 |
20 |
2100 |
2300 |
680 |
930 |
